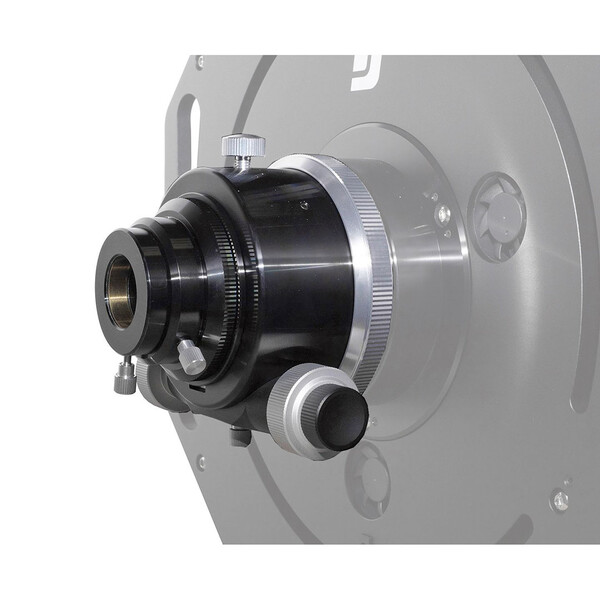

Le Monorail M117 est équipé d'un filetage M117x1 sur le côté télescope. Le filetage s'adapte parfaitement aux télescopes RC/Ritchey-Chrétien à partir d'une ouverture de 10".
- Filetages supplémentaires : filetage intérieur M77x0,75 sur le tube de la lunette et filetage extérieur M74x0,75
- Construction courte : longueur totale du filetage au raccord 2" de seulement 83 mm
Le fonctionnement de la monture MONORAIL et son avantage par rapport aux montures Crayford :
Au lieu de petits roulements à billes, comme sur les portes oculaires Crayford, c'est un rail massif en acier inoxydable qui assure le roulement et également la fixation latérale.
L'inconvénient des tiroirs Crayford à roulement à billes : Les petits roulements à billes de la tirette Crayford sont sollicités lors du pincement. De plus, comme la vis de serrage n'est pas exactement entre les roulements à billes, une paire de roulements à billes est soumise à une charge plus importante. Il en résulte un basculement et des étoiles floues dans un coin.
L'avantage du principe MONORAIL : la fonction des roulements à billes est assurée par la glissière en acier inoxydable, qui est reliée de manière fixe au tube d'extension. Rien ne peut se tordre. Seul le guidage latéral est encore assuré par des roulements à billes. Mais ces roulements ne fixent que la position latérale et ne doivent plus supporter de charge.
La fixation du tube d'extension est assurée par une vis de serrage qui est exactement centrée sur la face supérieure. L'ensemble de la construction est ainsi soumis à une charge uniforme. Il n'y a définitivement plus de torsion, le tube télescopique reste à 100% dans la position prescrite.
Avec la vis centrale inférieure, vous ne réglez que la friction (résistance au frottement).
TS Optics est une marque de Teleskop-Service.
