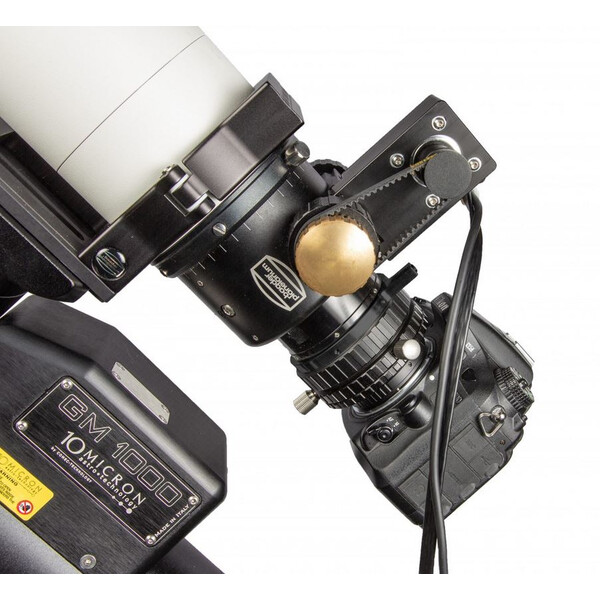

Le moteur de mise au point Steeldrive II permet la mise au point automatique d'un télescope à l'aide d'un ordinateur ainsi qu'une mise au point précise et sans vibrations à l'aide des touches de la raquette de commande. Il se compose d'un moteur relié sans jeu au mécanisme de mise au point du télescope par une courroie crantée, ainsi que d'une unité de commande qui contient l'électronique et sert également de raquette de commande.
Le moteur de mise au point Steeldrive II comprend :
- une unité moteur avec courroie crantée et câble de raccordement de 3 mètres de long, qui s'adapte à tous les porte-oculaires manuels Baader Steeltrack® et Diamond Steeltrack ®.
- un support magnétique imprimé en 3D pour le capteur de retour à la position initiale, qui se fixe sur le porte-oculaire. Pour les porte-oculaires manuels Baader Diamond Steeltrack®, un anneau magnétique métallique est disponible séparément.

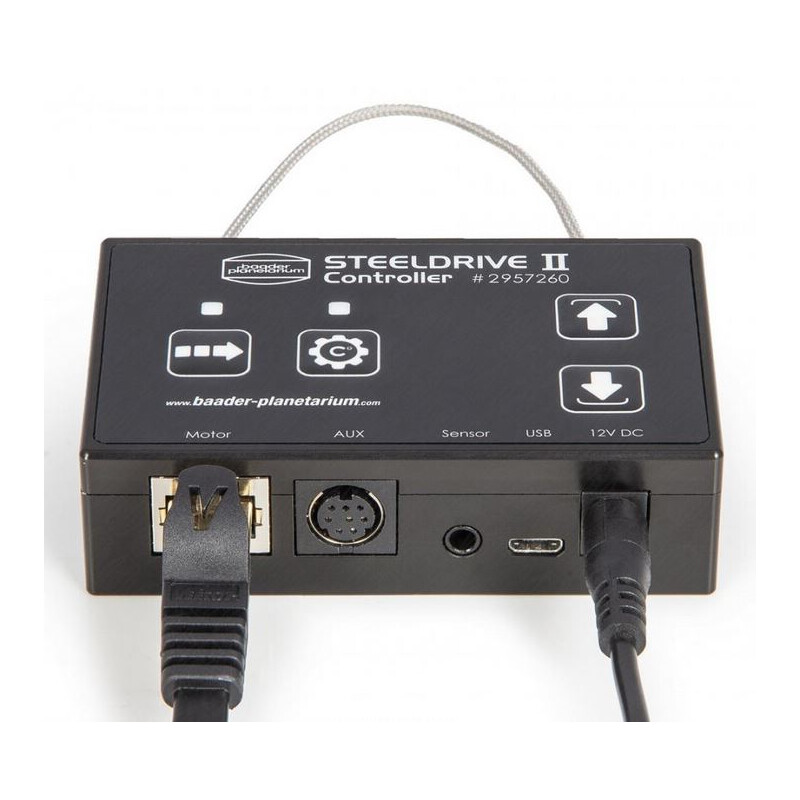

- le contrôleur Baader Steeldrive Mark II avec commande intuitive et boutons pour le contrôle manuel, câble USB de 3 mètres inclus
- un capteur de température avec câble (1 mètre), compatible avec la régulation du chauffage des capuchons anti-buée
- Transformateur électrique 12 V/1,5 A, transformateur universel pour l'UE, le Royaume-Uni et les États-Unis
- Bandes velcro (serre-câbles) pour une fixation des câbles sans traction
- Logiciels SteelGO et pilote ASCOM pour le contrôle de plusieurs moteurs de mise au point via un PC, à télécharger
Mise au point ultraprécise de charges lourdes : le moteur pas à pas à couple élevé est directement relié au dispositif de mise au point par une courroie crantée. Cela élimine le jeu (backlash) qui serait causé par un réducteur. Le SteelDrive peut déplacer rapidement et avec précision des charges allant jusqu'à 8 kilogrammes. La résolution pas à pas est d'environ 2,5 micromètres.
La commande manuelle intuitive permet de trouver rapidement la mise au point et d'enregistrer la position de mise au point. Plusieurs modes de déplacement sont disponibles à cet effet :
- En mode normal, le dispositif de mise au point se déplace tant qu'une touche de direction est enfoncée.
- En mode jogging, chaque pression sur une touche permet de parcourir une distance configurable via le logiciel SteelGo (par exemple 0,1 mm).
- En mode pas à pas, chaque pression sur une touche correspond au plus petit pas possible (environ 2,5 micromètres).
La configuration des limites, l'enregistrement et la réinitialisation d'une position connue ainsi que l'activation/la désactivation de la compensation de température sont également possibles à l'aide de la raquette de commande. Le rétroéclairage du clavier et la luminosité des LED d'état sont réglables.
Capteur de retour à la position initiale sans contact : l'unité moteur SteelDrive est équipée d'un capteur de retour à la position initiale sans contact (sans usure). Le capteur est activé par un aimant qui peut être fixé à la partie mobile du dispositif de mise au point. Il permet de revenir avec une grande précision aux positions enregistrées et sert également de référence pour la butée mécanique. Un support simple pour l'aimant est inclus dans la livraison et se fixe sur le porte-oculaire manuel. Un anneau magnétique métallique est disponible séparément pour le Baader Diamond Steeltrack® Fokussier. Le SteelDrive peut toutefois être utilisé sans capteur de position, car la position absolue est enregistrée à tout moment dans la mémoire interne non volatile. Même en cas de coupure de courant, la position absolue est conservée tant que le dispositif de mise au point n'est pas déplacé manuellement.
Compensation de température : deux capteurs de température numériques peuvent être utilisés simultanément. L'un peut être connecté au moteur et l'autre à l'unité de commande. Pour la compensation automatique de la température, il est possible de sélectionner un capteur ou d'utiliser la température moyenne des deux capteurs. La compensation peut ainsi être adaptée aux conditions locales (par exemple, mesure à l'extérieur et à l'intérieur du télescope). Le facteur de compensation de température est calculé à l'aide du logiciel SteelGO et peut être enregistré localement dans l'unité de commande SteelDrive. La période de compensation et la valeur seuil Delta-T peuvent également être ajustées. La compensation de température peut ainsi également être utilisée en mode autonome (sans ordinateur connecté).
Le SteelDrive dispose d'une sortie PWM 12 V/1 A. Celle-ci peut être utilisée avec le câble adaptateur disponible en option pour le port AUX du contrôleur Steeldrive II vers une prise RCA pour les patins chauffants courants (chauffage anti-condensation) jusqu'à 10 W. La puissance peut être réglée de manière fixe dans le logiciel SteelGO ou une température cible peut être maintenue en combinaison avec l'un des capteurs de température. Cela permet d'éviter un apport de chaleur inutile dans le télescope en chauffant le pare-buée juste au-dessus du point de rosée. Non seulement la température des pare-buée peut être régulée, mais il est également possible de régler avec une grande précision (+/-0,1 °C) la température des filtres optiques ou autres.
Toutes les pièces sont fabriquées en Allemagne. Toutes les pièces mécaniques sont fraisées en aluminium CNC. Les circuits imprimés électroniques ont également été entièrement développés et fabriqués en Allemagne. Seuls des composants électroniques de haute qualité sont utilisés. Les circuits imprimés sont en outre recouverts d'un vernis de protection.
Faible consommation d'énergie: le courant du moteur est automatiquement réduit en mode veille. Le SteelDrive II consomme alors environ 0,7 watt.
