L'étoile artificielle sert à la collimation pendant la journée. Réglez l'optique de manière à ce que les anneaux de diffraction soient concentriques intra- et extra-focaux. L'optique de votre télescope est alors parfaitement réglée.

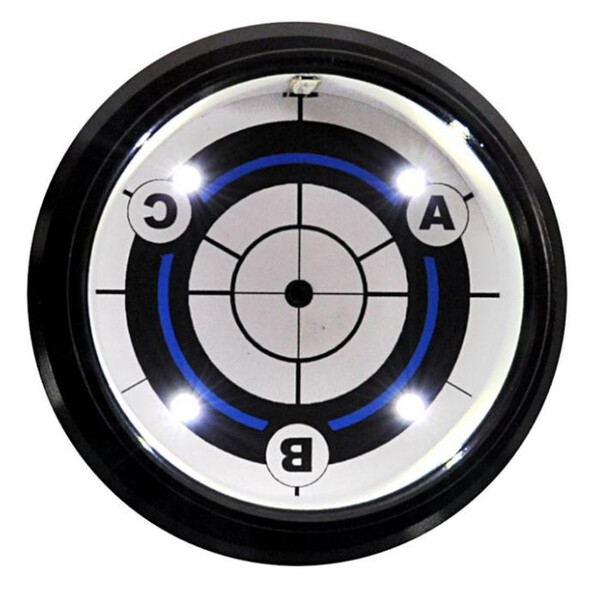

Le collimateur LED est idéal pour les télescopes RC, ainsi que pour les optiques Cassegrain et Schmidt-Cassegrain.
Pour la collimation d'une optique Ritchey-Chrétien, il est généralement nécessaire de l'utiliser de nuit sous les étoiles. Grâce à ce collimateur, il est possible d'obtenir un résultat de collimation optimal pendant la journée. Vous disposez ainsi toujours d'un télescope RC parfaitement réglé pendant la nuit. La collimation est simple et peut être effectuée par tout le monde. Il est seulement important que le miroir secondaire de votre télescope ait un repère central.
Procédez simplement comme suit :

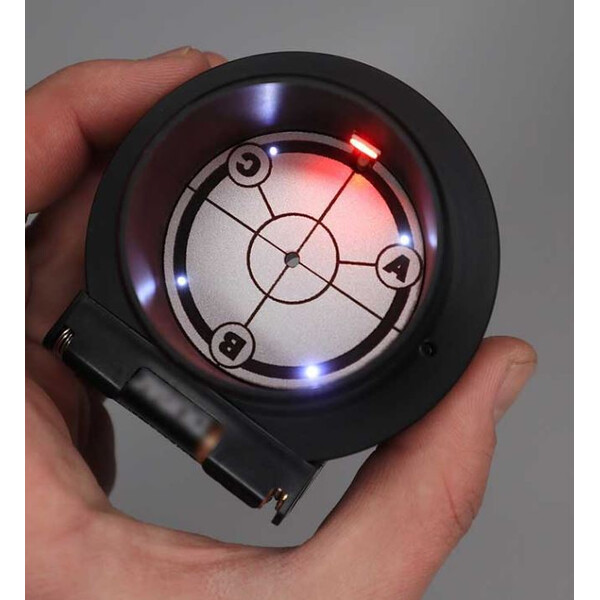

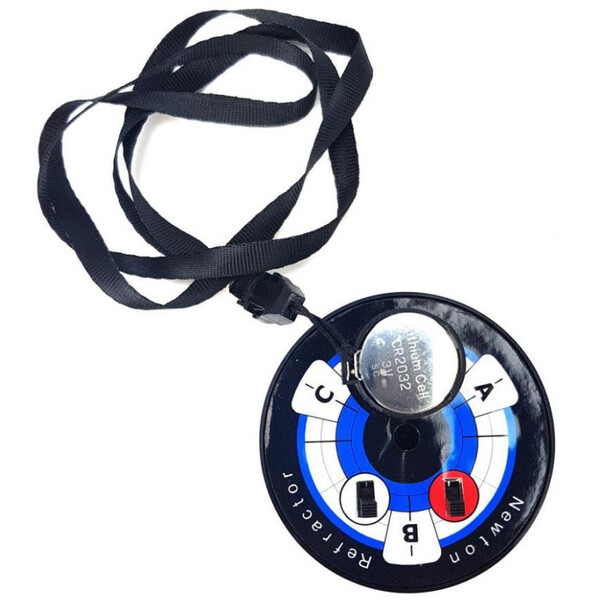

Placez le tube optique sur une table ou placez le télescope à l'horizontale sur votre monture. Il est utile d'orienter le télescope vers une surface claire et homogène (papier, mur de la maison...). Insérez maintenant le collimateur dans le manchon enfichable 2" de votre porte-oculaire. Appuyez légèrement sur le collimateur avec la main par l'arrière. Vous vous assurez ainsi que le collimateur est correctement positionné dans le porte-oculaire. Serrez légèrement les vis de serrage. Activez ensuite le collimateur en mode Newton/réflecteur (LED rouges). Regardez à travers le trou.

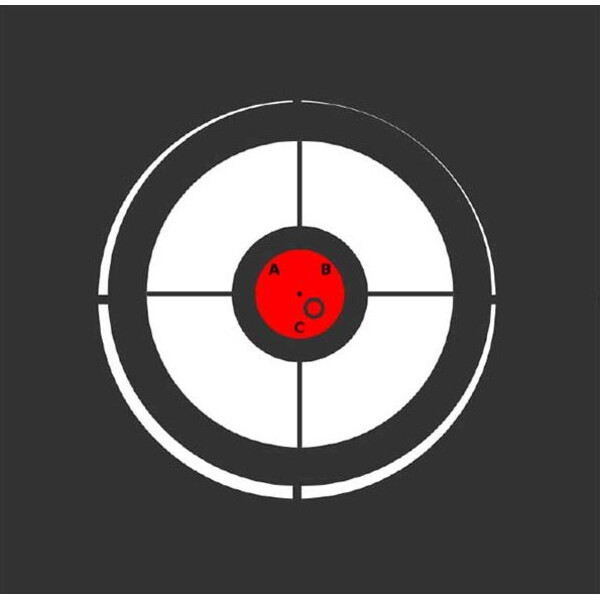

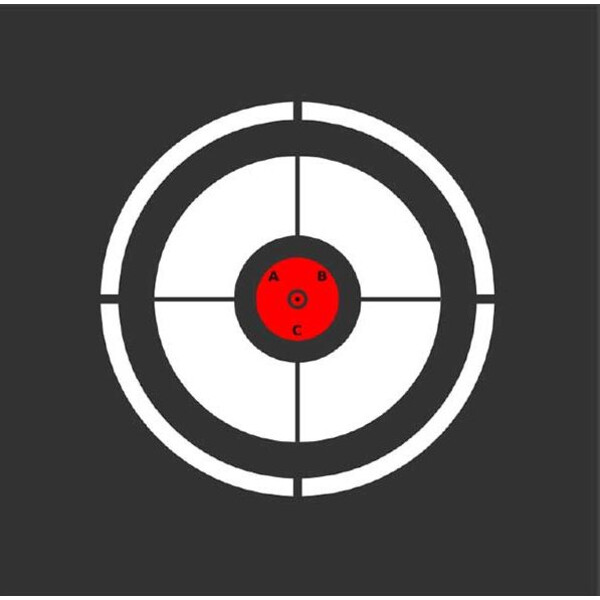

Si l'image correspond à l'image A à droite, vous pouvez interrompre le processus de collimation, votre télescope est parfaitement réglé et prêt pour la nuit. Si l'image n'est pas centrée (image B), vous devez commencer la collimation afin d'obtenir un résultat optimal avec le télescope.
Collimation :

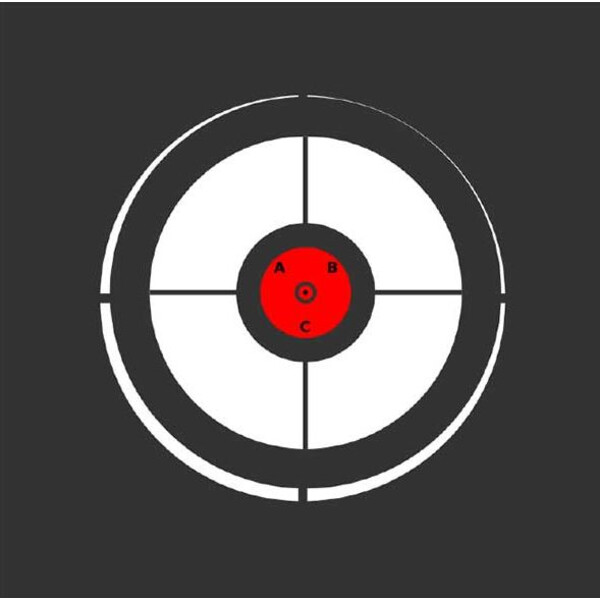

- Étape 1 - Réglage du miroir secondaire : réglez le miroir secondaire à l'aide des vis de réglage jusqu'à ce que le repère central de votre miroir secondaire soit exactement au milieu (image C). Vous verrez immédiatement les écarts minimes que vous pouvez facilement ajuster. Veuillez vous assurer que les vis de blocage sont desserrées (le cas échéant) et que le miroir secondaire n'est pas desserré après la collimation.

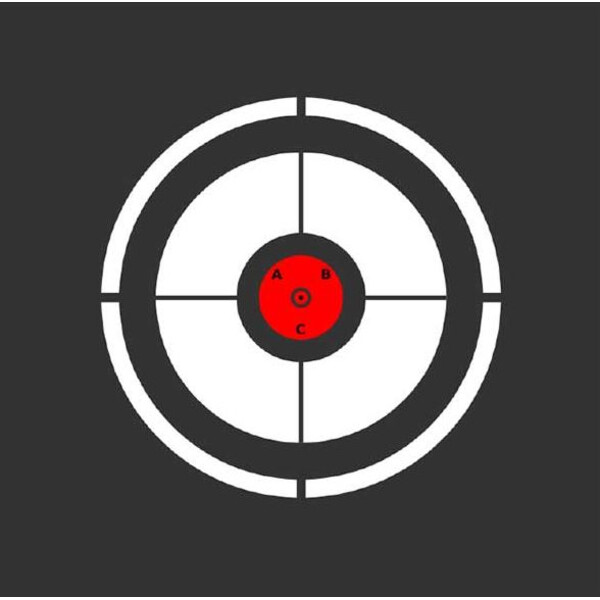

- Étape 2 - Réglage du miroir principal : en réglant le miroir principal, vous centrez maintenant l'anneau extérieur. Veuillez également vous assurer que les vis de blocage sont préalablement desserrées. Desserrez légèrement les vis de blocage, réglez le miroir principal, puis resserrez légèrement les vis de blocage. Cette procédure évite qu'une pression trop importante ne s'exerce sur la cellule ou que quelque chose ne se desserre complètement. Ne serrez pas trop les vis de blocage. L'image D montre le résultat idéal.
Télescopes RC avec mécanisme TILTING sur le porte-oculaire: de nombreux télescopes Ritchey-Chrétien disposent encore d'une troisième possibilité de collimation, à savoir l'inclinaison du porte-oculaire (Tilting). On a souvent essayé de compenser une mauvaise collimation avec ce basculement, mais cela ne fonctionne pas bien. C'est pourquoi vous devez régler le mécanisme de basculement à fond avant la collimation. Cela garantit que l'optique est réglée de manière optimale par rapport au porte-oculaire.
Vous devez utiliser le mécanisme de basculement pour ajuster de manière optimale le capteur de la caméra au télescope. Cela vous permet de compenser un léger déséquilibre du capteur ou un léger basculement du porte oculaire.
