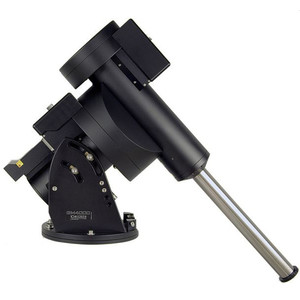

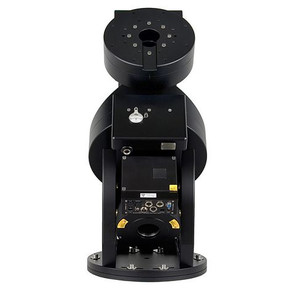

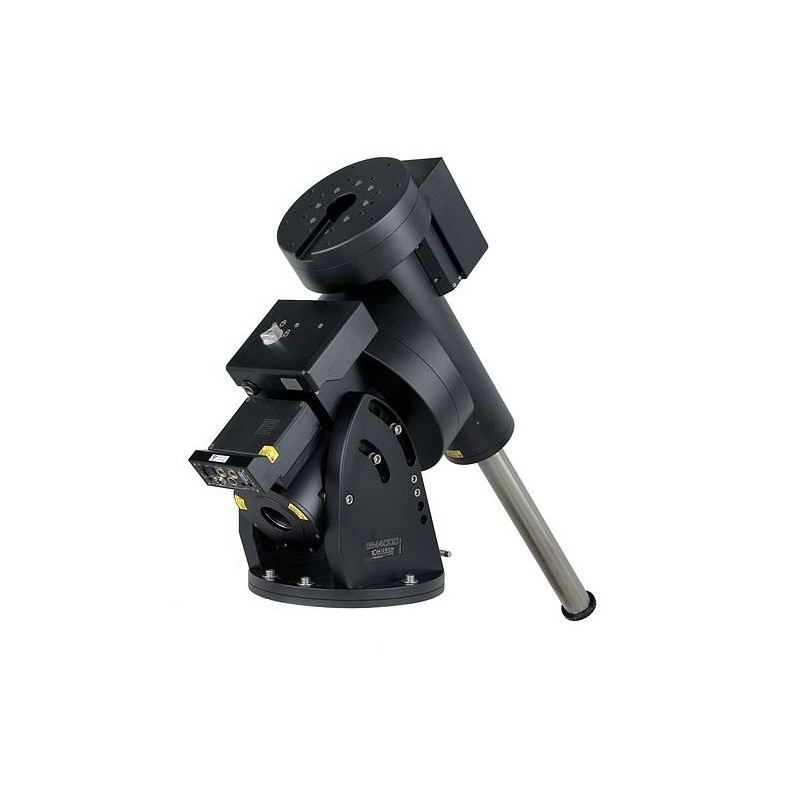

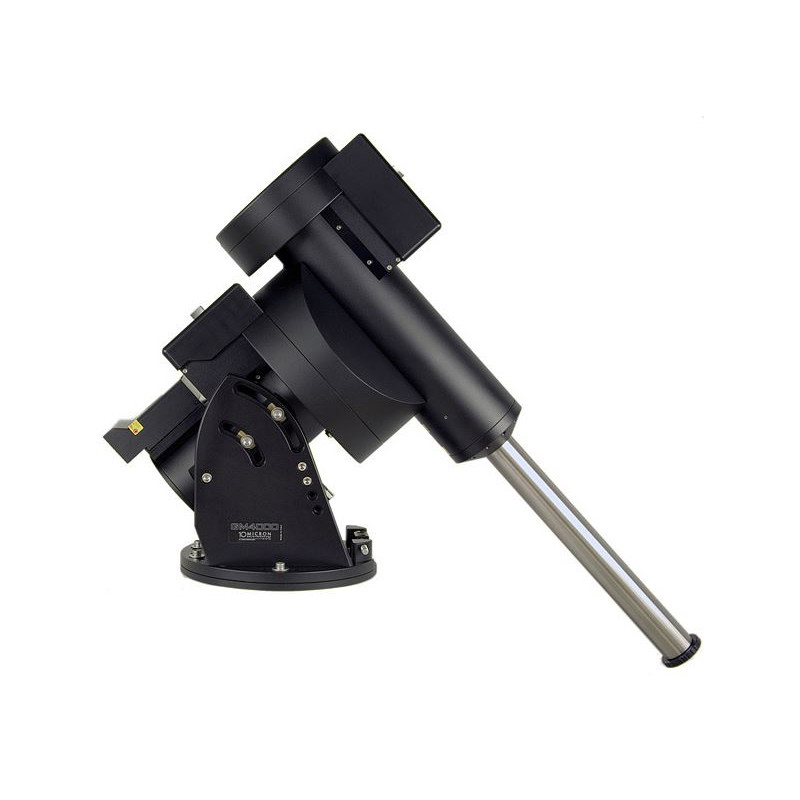

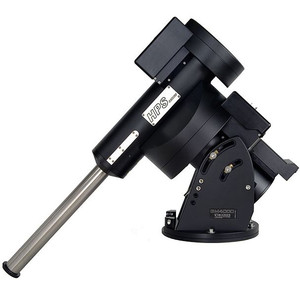

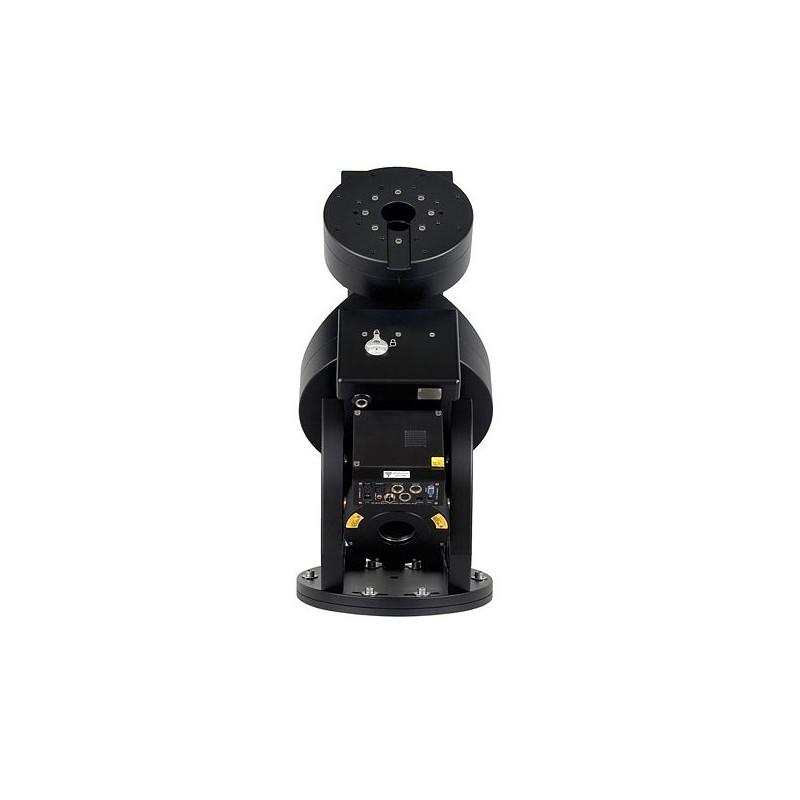

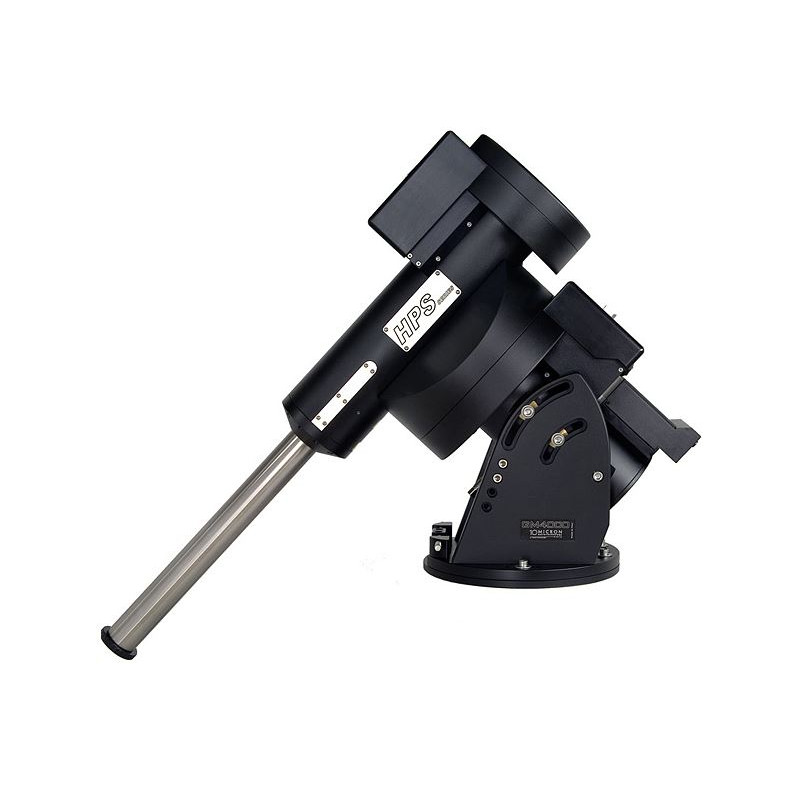

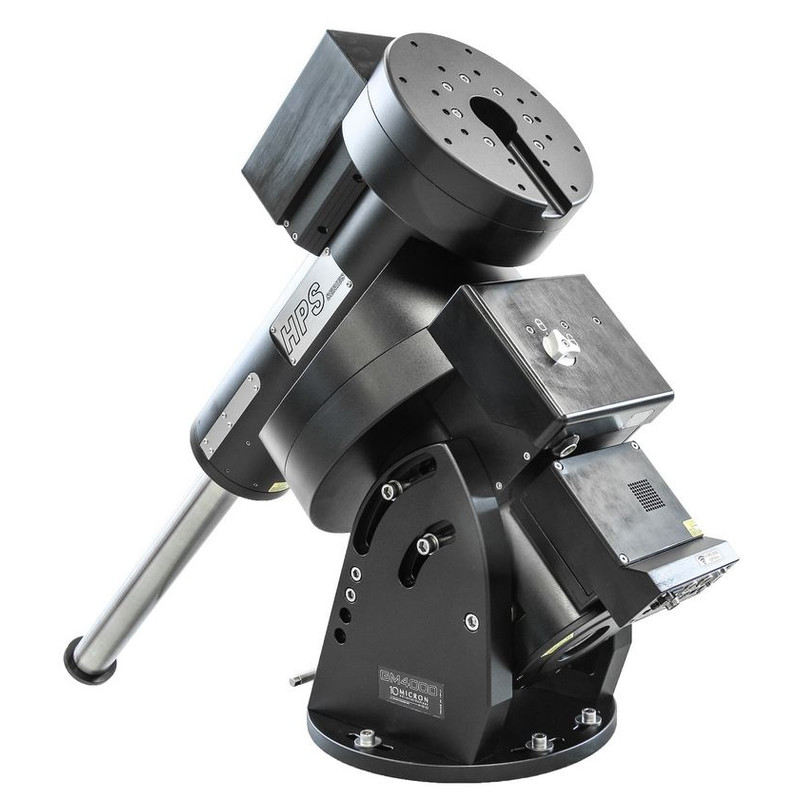

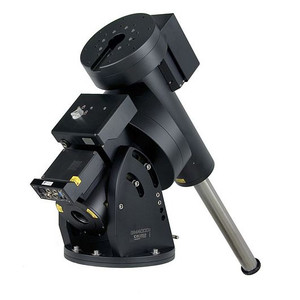

HPS signifie High Precision and Speed (haute précision et vitesse) et la monture HPS est une évolution de la célèbre GM 4000 QCI de 10micron avec la même mécanique éprouvée mais avec des encodeurs de haute précision. L'avenir commence avec la technologie HPS. La GM 4000 HPS atteint une vitesse de suivi et de positionnement des satellites de 10 degrés/seconde avec une précision de positionnement moyenne < 20" et une précision de suivi d'environ 1"/15min (pic à pic).
Le nouveau GM 4000 HPS dispose en outre d'encodeurs absolus de haute précision sur les deux axes, ce qui ouvre de toutes nouvelles possibilités. La monture ne perd jamais son orientation, même si vous réglez les axes manuellement. Même après une panne de courant, il n'est pas nécessaire de procéder à un nouvel alignement. En utilisation mobile, la monture est plus rapide et plus facile à installer et à aligner que n'importe quelle monture parallactique conventionnelle. L'illustration ci-contre, qui peut être agrandie en cliquant dessus, permet de comparer directement les dimensions de la GM 2000 HPS et de la GM 4000 HPS.
- Charge maximale : 150 kg de poids d'instrument pur (des contrepoids doivent être ajoutés en nombre suffisant).
- Charge optimale : 125 kg de poids d'instrument (contre-poids à ajouter en quantité suffisante).
10 Micron fabrique des montures de très haute qualité. Les montures GM 4000 QCI/HPS de 10 Micron sont des montures GoTo robotiques lourdes avec une capacité de charge maximale (charge instrumentale) de 150 kg.
La GM 4000QCI/HPS est une monture haut de gamme pour l'observatoire « définitif ».
La monture est disponible en version mobile ou fixe. Dans la version mobile, le centre de gravité commun de l'instrument et des contrepoids est décalé d'environ 10 cm par rapport à la colonne/au trépied, comme c'est habituellement le cas pour les montures allemandes.
Dans la version fixe, le point d'intersection des axes est décalé de 150 mm supplémentaires par rapport au centre. Cela permet de contourner élégamment l'un des principaux inconvénients de la monture allemande. Le principe de construction correspond à celui d'une monture à colonne articulée. La plage de pivotement de l'instrumentation est considérablement agrandie, ce qui évite les arrêts forcés lors du passage au méridien.
La colonne du télescope est creuse pour faciliter son transport, par exemple à des fins d'exposition. Lors du montage définitif, la colonne est généralement remplie de punaises en acier directement sur place et pèse alors jusqu'à 750 kg, selon la hauteur de la colonne, de sorte que le centre de gravité revient au centre.
Aperçu des avantages :
Mécanique
- pas d'accumulation de petites pièces vissées, mais des pièces fraisées de grandes dimensions en duralumin massif pour une rigidité maximale et une faible vibration
- Technologie d'entraînement sans glissement pour une précision maximale lors du positionnement et du suivi
- Précision de pointage : < 120 secondes d'arc
- Précision de suivi : +/- 3" - sans autoguidage supplémentaire - Vitesse de rotation : 5°/sec - adaptée au suivi des satellites
- Au choix avec intersection des axes centrée ou décalée jusqu'à 40 cm vers le nord, pour un rayon de pivotement maximal
- Passage central des câbles à travers la monture
- Absence de vibrations de résonance grâce à des oscillations à haute fréquence, car pas d'entraînement direct
- Chaleur dégagée extrêmement faible par rapport à un entraînement direct, donc pas de « seeing de monture »
Électronique
- Intelligent ! Un processeur AMD fonctionne avec un micrologiciel LINUX sophistiqué et permet, en mode autonome, des fonctions qui nécessitent un PC connecté sur d'autres montures (par exemple, modélisation T-Point intégrée, suivi de comètes).
- Commande au choix en mode autonome (avec raquette de commande) ou via PC
- Entièrement compatible réseau, interface LAN intégrée, contrôlable via Internet
- Fonctionnement robotisé entièrement préprogrammable grâce à des limites de rotation, des capteurs de retour à la position initiale et un interrupteur marche/arrêt télécommandé.
- Entrée séparée pour autoguide
- Module GPS connectable
- Aucune armoire de commande n'est nécessaire : toute la commande informatique est logée dans un petit boîtier sur l'axe RA.
- Mises à jour des logiciels et de la base de données via une mise à jour du micrologiciel par Internet
- Connexions par câbles vissés
- Consommation électrique 24 V/5 A max.
L'énorme capacité de charge et la grande précision de suivi et de positionnement, que l'on ne trouve habituellement que sur les montures professionnelles, font de cette monture une base astronomique idéale, quelle que soit l'optique que vous souhaitez acquérir ultérieurement.
Contenu de la livraison :
- Monture GM 4000 QCI ou HPS
- Boîtier de commande
- Commande manuelle et tous les câbles
- Barre de contrepoids.
La GM 4000 QCI/HPS est l'une des montures les plus solides produites en série. Il existe enfin une monture abordable avec une capacité de charge de 150 kg, une électronique de pointe et une grande efficacité énergétique sans dissipation de chaleur ! La GM 4000 QCI/HPS répond aux exigences professionnelles - et ce pour un rapport qualité/prix idéal d'environ 127 € par kilogramme de charge utile ! La monture GM 4000 QCI est disponible en deux versions - d'une part en tant que monture "mobile" avec le centre de gravité décalé de 10 cm vers le sud ; d'autre part en tant que monture fixe pour observatoires, avec le centre de gravité décalé de 15 cm supplémentaires. De cette façon, la limitation souvent citée de la conception allemande se transforme en avantage. La GM 4000 ST peut être utilisée comme une monture à colonnes coudées - même des panoramiques jusqu'à 30° au-dessus du méridien sont possibles sans problème avec une ouverture optique de 60 cm. Pour les ouvertures plus petites, il est possible d'éviter complètement le retournement de la monture - un avantage important pour toutes les applications de mesure robotique, ainsi que pour l'astrophotographie. La GM 4000 QCI est l'une des rares montures sur le marché qui permet de faire passer un nombre illimité de câbles directement par l'axe polaire vers le télescope (ou latéralement vers l'axe DE). Il n'y a donc plus de risque, par exemple, que les câbles s'emmêlent ou s'arrachent lors de l'utilisation d'accessoires côté oculaire nécessitant des connexions électriques par câble (caméra CCD, porte-oculaires manuels).
Ces arguments ont convaincu un grand nombre d'universités et d'observatoires populaires, ainsi que les clients suivants :
- DLR Berlin : communication par satellite, exigences de positionnement et de suivi les plus extrêmes Institute for Planetary Research, Atacama Desert,
- Chili : observation parallèle permanente du champ d'étoiles COROT,
- Alfred Wegener Institute : recherche météorologique au pôle Sud, à -80 degrés Celsius et au Spitzberg.
La série HPS : la véritable précision pour votre avenir astronomique. Photographie non guidée, suivi de satellites, spectroscopie de haute précision Recherche d'exoplanètes - même avec un équipement mobile
GM 1000 HPS : ~ 25 kg de capacité de charge
GM 2000 HPS : ~ 50 kg de capacité de charge
GM 3000 HPS : ~ 100 kg de capacité de charge
GM 4000 HPS : ~ 150 kg de capacité de charge
MÉCANIQUE
- Entraînement à vis sans fin autobloquant de haute précision avec embrayages à friction classiques
- Servomoteurs à courant continu forte puissance - pas de calage du moteur en cas de déséquilibre
- GM 1000 HPS avec codeurs ultra-portables et de haute précision pour un fonctionnement mobile en mode autonome
- Câblage interne - pas de câble moteur externe
ÉLECTRONIQUE
- Codeur absolu sur les axes RA et DEC avec plus de 10 millions d'incréments (interpolés), entièrement encapsulé et calibré

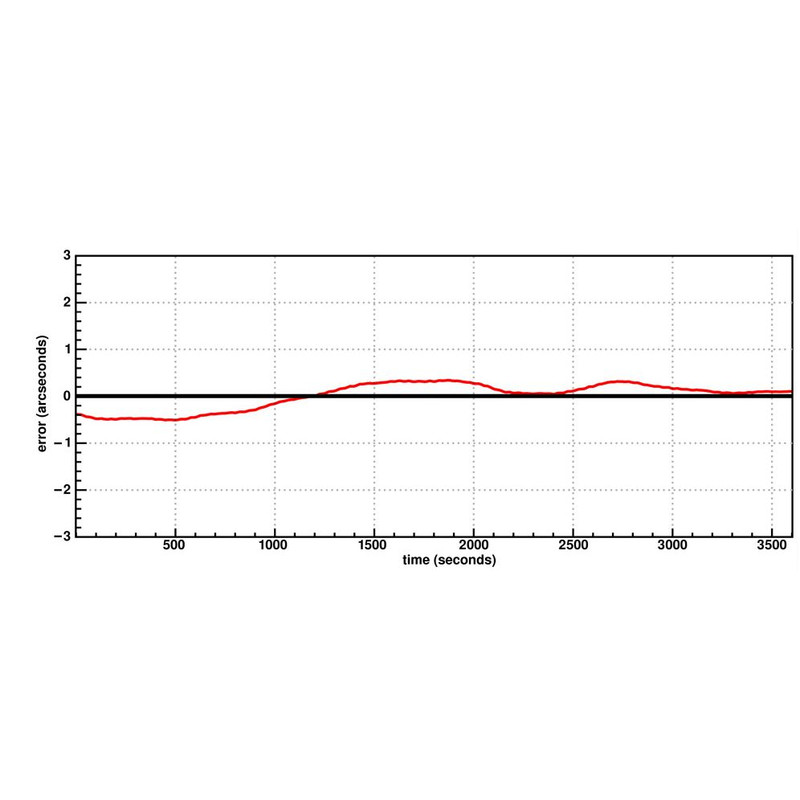

- Précision de suivi jusqu'à 0,5" RMS - pour les expositions longues sans guidage !
- Vitesse de suivi des satellites : jusqu'à 20 degrés par seconde !
- Consommation d'énergie extrêmement faible, boîtier électronique de faibles dimensions (20x15x8 cm)
- Après chaque utilisation, dépose facile de l'électronique (boîtier et raquette). Cela permet de prévenir les dommages dus au vieillissement prématuré et à l'humidité
MICROLOGICIEL
- Correction entièrement automatique de la réfraction atmosphérique - le seul moyen d'obtenir des expositions longues parfaites sans guidage
- Micrologiciel V 2- à mise en œuvre intuitive et contrôleur QSI, avec système informatique basé sur Linux, microprocesseur AMD y compris
- GoTo précis - grâce au procédé d'alignement multi-étoiles et aux modèles de pointage. Possibilité de lire les orbites des satellites et des comètes à partir de répertoires Web. Programmation individuelle de multiples sessions d'observation
- Micrologiciel très bien documenté, instructions en allemand et en anglais
- Travail autonome sans logiciel de planétarium, utilisation autonome avec raquette
- Avec possibilités de connexion (LAN, RS) pour la télécommande via tout programme de planétarium courant
- Équilibrage électronique - sans ouverture des axes (le modèle de pointage reste conservé)
- Alignement polaire précis, rapide et extrêmement exact grâce aux procédés d'alignement logiciel les plus modernes
INTERFACES
- RS232, Ethernet, Wi-Fi (WLAN)
- Connexions pour : GPS, Autoguider, Keypad, Monture, AUX et Remote Switch
- Logiciel PC : Virtual Keypad, Clock Sync Tool, Multi Mount, pilote ASCOM
Mise à jour : Boîtier de contrôle 10micron

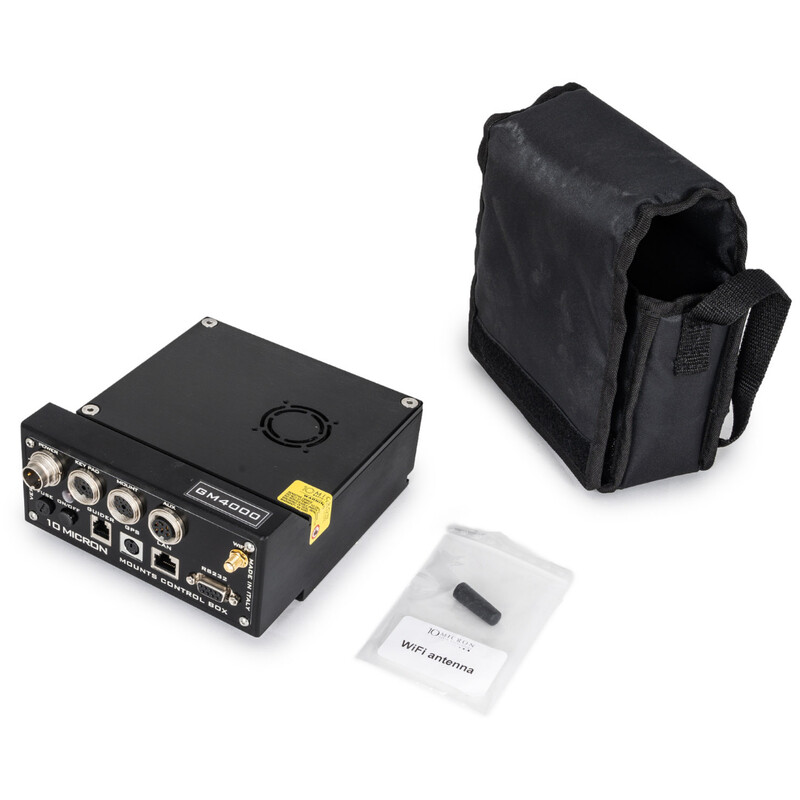

10Micron a mis à jour le matériel de son boîtier de contrôle électronique. Désormais, toutes les montures 10Micron sont livrées en standard avec le nouveau boîtier de contrôle version 3.
Principales nouveautés du boîtier de contrôle V3 :
- Carte mère puissante - Nouveau processeur basé sur ARM pour de meilleures performances et une meilleure pérennité.
- Connecteurs industriels de haute qualité - Tous les connecteurs d'alimentation et de données sont équipés de bouchons Binder de haute qualité fabriqués en Allemagne, offrant une protection améliorée contre l'humidité, la poussière et les conditions environnementales.
- Connectivité améliorée - Un port spécial pour une antenne WiFi externe optimise la communication sans fil.
- Interfaces de données optimisées - De nouveaux ports RJ pour le réseau local, l'autoguidage et le GPS assurent une transmission fiable des signaux.
- Intégration précise du GPS - Le module GPS se connecte désormais via un port PS2 (au lieu de RJ) et dispose d'un signal PPS intégré pour un chronométrage de haute précision, idéal pour le suivi par satellite.
- Prise/connecteur professionnel pour l'alimentation - Le connecteur précédent a été remplacé par un connecteur Binder à deux broches pour 24V DC. Un nouveau câble d'alimentation est inclus.
- Interface AUX étendue - Connecteur AUX à 6 broches (DIN EN 61076-2-106) - améliore le contrôle des commutateurs distants et le retour d'information à la mise sous tension.

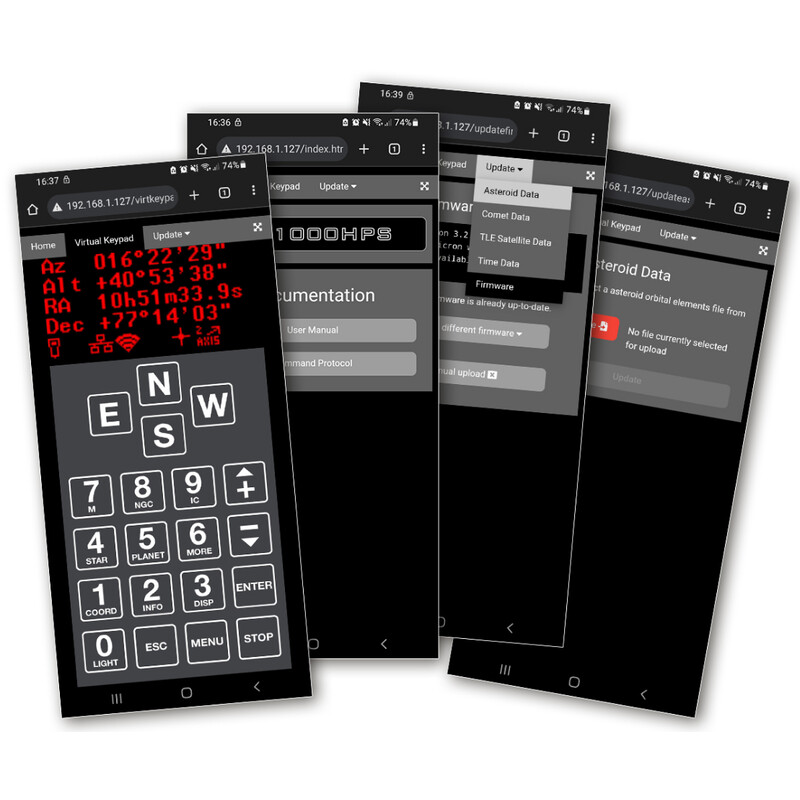

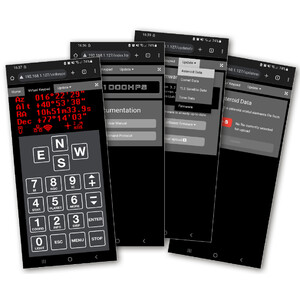

Nouvelle interface web pour toutes les montures 10Micron.
La nouvelle interface de contrôle est accessible via n'importe quel navigateur web - sans aucun logiciel supplémentaire. La monture est affichée directement sous son nom d'appareil sur le réseau local.
Fonctions de la nouvelle interface(à partir du firmware 3.0) :
- Accès direct au manuel d'utilisation et au journal des commandes
- Téléchargement des données TLE et des données sur les comètes et les astéroïdes.
- Vérification automatique du firmware et mises à jour faciles
- Boîtier de commande manuel virtuel avec toutes les fonctions du pavé numérique physique
- Compatible avec tous les navigateurs et instruments (PC, ordinateurs portables, tablettes et Smartphones) et tous les systèmes d'exploitation
