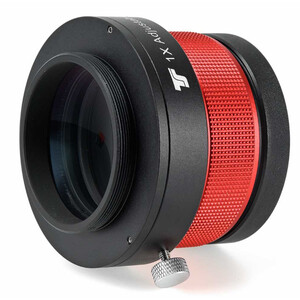

L'aplanisseur de champ est une lentille qui corrige la courbure du champ de l'image, provoquée par l'optique primaire. Cette courbure dégrade la netteté des étoiles au bord du champ visuel lors des enregistrements. L'aplanisseur, également appelé aplatisseur de champ, corrige cet effet. Les astrophotographes peuvent se réjouir d'avoir des photos où les étoiles restent nettes juqu'au bord de l'image. L'aplanisseeur est monté entre le télescope et l'appareil photo.
Correcteur plein format pour réfracteurs de 80 à 155 millimètres d'ouverture.

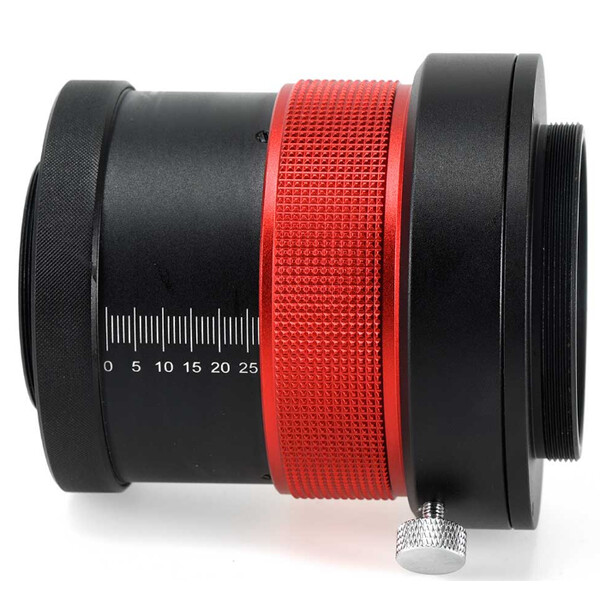

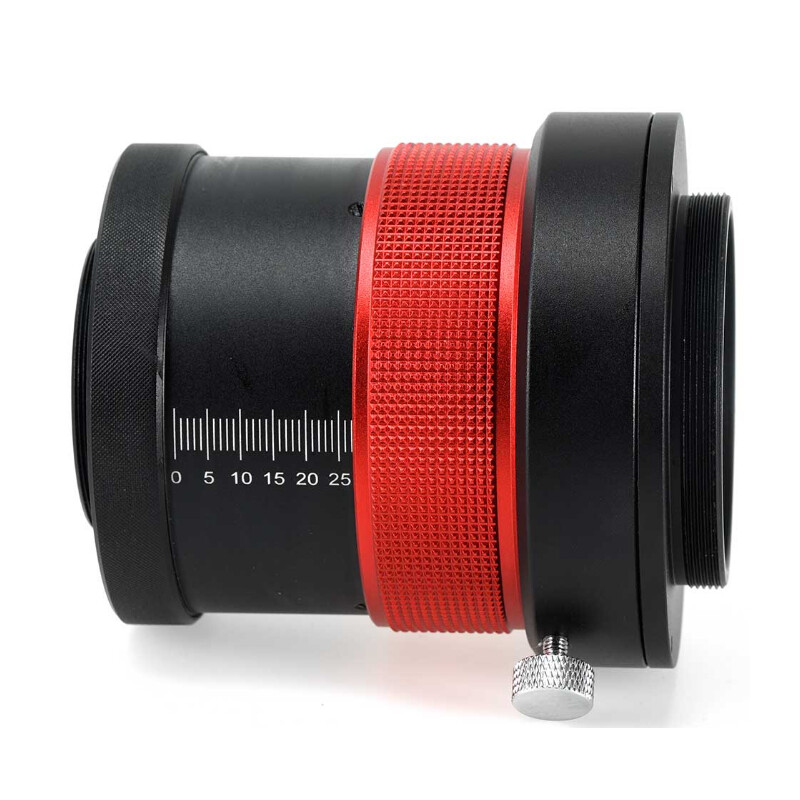

L'élément essentiel du correcteur est un réglage fin intégré. En tournant la bague moletée du correcteur, vous pouvez régler la distance au capteur à une fraction de millimètre près. Une fois que vous avez atteint la distance souhaitée, fixez-la avec la vis de serrage. Vous pouvez ainsi déterminer la distance optimale en prenant des photos d'essai avec la caméra connectée, sans adaptateur ni bague de réglage supplémentaires. La caméra ne pivote pas lors du réglage fin.
Les réglages suivants, de la position la plus intérieure du réglage jusqu'au capteur, sont recommandés :
- Ouverture 80 mm / rapport d'ouverture f/6 - 81,2 mm
- Ouverture 80 mm / rapport d'ouverture f/7 - 80,2 mm
- Ouverture 102 mm / rapport d'ouverture f/7 - 75,3 mm
- Ouverture 115 mm / Rapport d'ouverture f/7 - 73,0 mm
- Ouverture 130 mm / Rapport d'ouverture f/7 - 69,7 mm
- Ouverture 140 mm / Rapport d'ouverture f/6,5 - 68,0 mm
- Ouverture 155 mm / Rapport d'ouverture f/8 - 57,0 mm
Exemple de calcul pour le réglage de l'écartement :
- Télescopes : réfracteur de 130 mm d'ouverture f/7, soit 910 mm de distance focale.
- Caméra : appareil photo reflex avec une distance de 55 mm entre le filetage M48 et le capteur.
D'après le tableau, la distance de travail est de 69,7 mm. Il suffit de soustraire les 55 mm (distance entre le filetage et le capteur) de cette mesure. Il reste 14,7 mm. Tournez simplement le réglage variable de 14,7 mm vers l'extérieur, ce qui est facile à régler grâce au marquage de la distance. Vous êtes déjà à la distance optimale et pouvez commencer à photographier.
TS Optics est une marque de Teleskop-Service.
