Système RotoClip d'EP Arms
a été spécialement conçu pour être utilisé avec des appareils rapportés. Avec une précision de répétition garantie de +/- 0,1 mm, il est le seul adaptateur de ce type sur le marché. Il convient aux armes à répétition, aux fusils à chargement automatique, mais également aux armes combinées.
Le système, pour lequel un brevet international a été déposé, se distingue par des caractéristiques intelligentes telles que le centrage fin lors de l'insertion de l'insert fileté, le filetage rond interrompu et la tension demi-coque sur l'objectif de la lunette de visée. Grâce à son très faible écartement de 15 mm (ZFHS) à 25 mm (ZFHL), il est également possible de monter des accessoires sur des armes combinées, ce qu'aucun autre fabricant n'avait réussi à faire jusqu'à présent.
Avantages du système RotoClip :
- Système modulaire :
composé de l'adaptateur d'objectif ZFHL avec une largeur de serrage de 25 mm ou du ZFHS avec une largeur de serrage de 15 mm. Et de l'adaptateur de raccordement à l'appareil supplémentaire GWA avec la fixation à baïonnette ou le filetage approprié. - Précision maximale :
Répétabilité garantie de +/- 0,1 mm - Utilisation sur plusieurs armes et lunettes de visée :
un autre avantage essentiel est la possibilité d'utilisation multiple sur différentes lunettes de visée sans nouveau réglage (seul le réglage initial est nécessaire). Exemple : vous disposez d'une lunette de visée de 62 mm et d'une autre de 56 mm de diamètre extérieur. Il vous suffit alors d'un adaptateur supplémentaire de la taille correspondant à votre lunette de visée et vous pouvez interchanger vos instruments sans retirer l'adaptateur. - Durabilité :
Lors de l'achat d'un nouvel appareil, vous n'avez besoin que d'un nouvel adaptateur fileté GWA.
Lors de l'achat d'une nouvelle lunette de visée, vous n'avez besoin que d'un nouvel adaptateur d'objectif ZFHL (long) ou ZFHS (court).

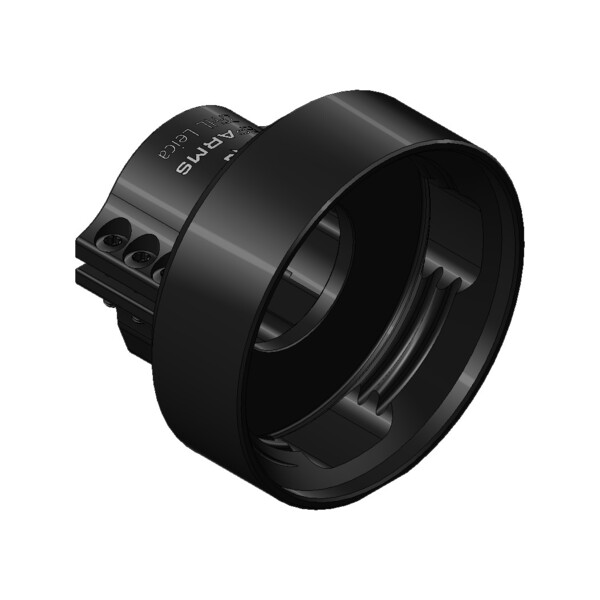

Ce produit est l'adaptateur d'objectif ZFHL. Veuillez consulter la désignation du produit ou les caractéristiques techniques pour connaître le diamètre.

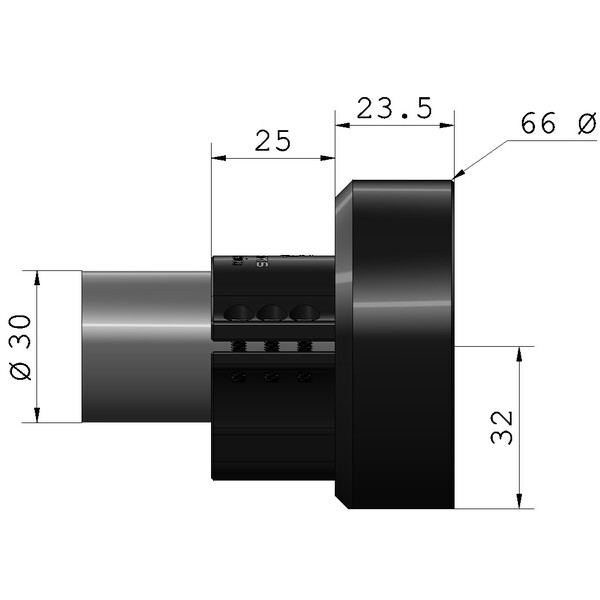

Détails techniques RotoClip ZFHL :
- Faible plage de serrage nécessaire (25 mm)
- Se fixe solidement à l'objectif de la lunette de visée à l'aide de 6 vis M3 (3 Nm)
- Position du point d'impact reproductible à 100
- L'accessoire peut être utilisé sur plusieurs lunettes de visée
- Conception très compacte pour les canons courts avec silencieux
- 100 % fabriqué en Allemagne
- Aluminium anodisé noir
- L'unité de mesure ZFHL XX mm se réfère toujours au diamètre extérieur de la lunette de visée.
Conseils pour le montage et la mise en service du système RotoClip :
L'adaptateur est fixé solidement à l'objectif de la lunette de visée à l'aide de 4 à 6 vis M3 (selon le modèle) avec un couple de serrage de 1,8 à 2 Nm. L'adaptateur doit être aligné avant utilisation. Cela s'effectue comme auparavant à l'aide du réticule auxiliaire de l'appareil supplémentaire (image thermique). Pour les appareils de vision nocturne, veuillez respecter les indications du fabricant des instruments (alignement du commutateur, par exemple à 12 heures).
Une fois l'alignement effectué, vous pouvez commencer les tirs d'essai et corriger l'alignement de l'adaptateur si nécessaire. Si vous êtes satisfait du résultat, vous pouvez procéder de la même manière sur votre deuxième lunette de visée. Attention ! Ne corrigez pas à nouveau votre caméra thermique, mais alignez votre adaptateur de manière à ce que le réticule coïncide avec votre réticule, comme pour votre première lunette de visée.
Tirez à nouveau et vous constaterez qu'il n'y a pas de déviation notable.
L'avis de notre spécialiste :
REMARQUE :
L'illustration n'est qu'un exemple!
Pour utiliser le système RotoClip, vous avez besoin, en plus de cet adaptateur d'objectif pour votre lunette de visée, du GWA adapté à votre appareil supplémentaire.
